পণ্যের বিবরণ:
|
| একক পর্যায় ভলিউম: | 100L | একক পর্যায়ের আকার: | 55X450X400 ইঞ্চি |
|---|---|---|---|
| ফাংশন: | পরিষ্কার করা, শুকানো | কাজের উপায়: | স্বয়ংক্রিয় |
| অতিস্বনক শক্তি: | 7200w | গরম করার ক্ষমতা: | 9000W |
| বিশেষভাবে তুলে ধরা: | মাল্টি স্টেজ স্বয়ংক্রিয় অতিস্বনক ওয়াশার,স্বয়ংক্রিয় অতিস্বনক ওয়াশার 7200W,বিয়ারিং শ্যাফ্ট স্বয়ংক্রিয় অতিস্বনক ক্লিনার |
||
বড় ধাতব অংশ থেকে মরিচা অপসারণের জন্য স্বয়ংক্রিয় অতিস্বনক ওয়াশার
ডব্লিউorking উপায়
ক্লিনিং ট্যাঙ্কে ঝুড়ি রাখা, ঝুড়ি সরানো এবং ট্যাঙ্কের মধ্যে ঝুড়ি সরানোর সম্পূর্ণ প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে এক-হাত ম্যানিপুলেটর দ্বারা সম্পন্ন হয়।এই আল্ট্রাসনিক ক্লিনিং মেশিনে মোট 3টি কাজের ট্যাঙ্ক, প্লাস 1টি লোডিং এবং আনলোডিং স্টেশন, মোট 4টি স্টেশন রয়েছে।
I. স্বয়ংক্রিয় অতিস্বনক ওয়াশার ওভারভিউ
1, স্বয়ংক্রিয় অতিস্বনক ওয়াশার নাম: 5 পর্যায়ে স্বয়ংক্রিয় অতিস্বনক পরিষ্কার মেশিন
2, স্বয়ংক্রিয় অতিস্বনক ওয়াশার প্রয়োজনীয়তা:গ্রাহকদের দ্বারা প্রদত্ত পণ্যের তথ্য এবং পরিচ্ছন্নতার প্রযুক্তিগত প্রয়োজনীয়তার উপর ভিত্তি করে, প্রযুক্তিগত চুক্তি এবং উত্পাদন প্রয়োজনীয়তা পূরণের ভিত্তিতে, আমরা গ্রাহকদের পরিপক্ক, নির্ভরযোগ্য, স্থিতিশীল এবং স্বয়ংক্রিয় পরিচ্ছন্নতার সরঞ্জামগুলির চমৎকার কার্যকারিতা প্রদান করব যাতে ব্যবহারের প্রয়োজনীয়তাগুলি পূরণ করা যায় এবং সরবরাহ করা যায়। সম্পূর্ণ বিক্রয়োত্তর পরিষেবা সহ গ্রাহকরা এবং প্রযুক্তিগত দিকনির্দেশনা ব্যবহার করেন৷ এই প্রকল্পে, পার্টি বি (বিক্রেতা) সরঞ্জামের নকশা, উত্পাদন, কমিশনিং, গুণমান এবং বিক্রয়োত্তর পরিষেবার জন্য দায়ী থাকবেন এবং প্রকল্পের নির্মাণ কাজ শেষ করা হবে বিক্রয়ের আগে গ্রাহকের সাথে চুক্তিটি পৌঁছেছে।
২.স্বয়ংক্রিয় অতিস্বনক ধোয়ার বিবরণ
1, সরঞ্জাম ওভারভিউ:
1.1 সম্পূর্ণ স্বয়ংক্রিয় ক্লিনিং মেশিন মডেল JTM-5120SD হল একটি উচ্চ-বুদ্ধিমত্তা এবং উচ্চ-নির্ভুলতা পরিষ্কার করার সরঞ্জাম যা গ্রাহকের পণ্যগুলির জন্য ডিজাইন এবং তৈরি করা হয়েছে;এটি প্রধানত অতিস্বনক পরিস্কার ব্যবহার করে, গ্রাহকের পণ্য পরিষ্কার, ধুয়ে এবং শুকানোর জন্য;যাতে গ্রাহকের ওয়ার্কপিসের পরিচ্ছন্নতা ব্যবহারের প্রয়োজনীয়তাগুলি পূরণ করতে পারে, সরঞ্জামটিতে 5টি পরিষ্কারের চেম্বার, লোডিং এবং আনলোডিং টেবিল রয়েছে।কর্মীদের ডিউটিতে থাকা প্রয়োজন ছাড়াই সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে সম্পন্ন হয় এবং প্রয়োজন অনুসারে ম্যানুয়াল হস্তক্ষেপও করা যেতে পারে।
1.2 মডেলটি হল JTM-5120SD স্বয়ংক্রিয় ক্লিনিং মেশিন প্রধানত:
1 অতিস্বনক সংঘটন সিস্টেম (জেনারেটর, ট্রান্সডুসার সহ),
2 হোল্ডিং সিস্টেম (ট্যাঙ্ক পরিষ্কার করা),
3 হিটিং সিস্টেম,
4 পরিস্রাবণ সঞ্চালন সিস্টেম,
5 তরল স্তর নিয়ন্ত্রণ ব্যবস্থা,
6 ইন্ডাকশন পজিশনিং সিস্টেম
7 পিএলসি নিয়ন্ত্রণ ব্যবস্থা,
8 রোবট আর্ম সিস্টেম।
তাদের মধ্যে,
1 অতিস্বনক সংঘটন সিস্টেম দ্বারা উত্পন্ন শারীরিক শক পরিষ্কারের সবচেয়ে গুরুত্বপূর্ণ উপায়;
3 হিটিং সিস্টেম হল হিটিং ডিভাইসের স্টার্ট-স্টপ কন্ট্রোল উপলব্ধি করার জন্য উচ্চ নির্ভুলতা তাপমাত্রা প্রোবের দ্বারা গরম করার তাপমাত্রা সেন্সিং করা;
4 পরিস্রাবণ সঞ্চালন সিস্টেম কার্যকরভাবে পরিষ্কার তরল মধ্যে বড় কণা দাগ পরিস্কার পরিচ্ছন্নতা সমাধান সর্বাধিক ব্যবহার অর্জন করতে ফিল্টার করা হয়;
5 লেভেল কন্ট্রোল সিস্টেম হল ক্লিনিং সল্যুশনের পরিমান নিয়ন্ত্রণ বুঝতে ট্যাঙ্কে পরিস্কার দ্রবণের পরিমাণের একটি রিয়েল-টাইম ইনডাকশন;
6 ইন্ডাকশন পজিশনিং সিস্টেম যান্ত্রিক গ্রিপ নির্ভুল পজিশনিংকে বোঝার নির্ভুলতা এবং কার্যকারিতা উন্নত করতে সাহায্য করে;
7 পিএলসি কন্ট্রোল সিস্টেম হল শুরু এবং স্টপ এবং পরিষ্কারের প্রক্রিয়া, এবং প্রস্তুতি বা ম্যানুয়াল হস্তক্ষেপের জন্য পরিষ্কার প্রক্রিয়ার প্রকৃত পরিস্থিতি অনুযায়ী;
8 রোবট আর্ম সিস্টেমটি পরবর্তী পরিস্কার প্রক্রিয়ায় পণ্য বহন এবং মসৃণভাবে পরিবহন করার একটি কার্যকর উপায়
2,স্বয়ংক্রিয় অতিস্বনক ধাবকের মৌলিক পরামিতি
| 2.1 ওয়ার্কপিস তথ্য | ওয়ার্কপিসের সর্বাধিক আকার 40x40 মিমি; |
| 2.2 চেম্বারের আকার | 550(L)*450(W)*400(H) মিমি |
| 2.3 প্রয়োজনীয় এয়ার কম্প্রেসার | 0.7 এমপিএ |
| 2.4 প্রয়োজনীয় তারের আকার | 25 বর্গক্ষেত্র অ্যালুমিনিয়াম তার বা 16 বর্গক্ষেত্র তামার তার |
| 2.5 ক্লিনিং মেশিনের শক্তি | ≈26kW |
| 2.6 রোবট হাতের পরিমাণ | 1 পিসি |
| 2.7 ওয়াশিং বিট | 15-25 মিনিট |
| 2.8 মেশিনের মাত্রা | প্রায় 5800x2200x1800mm, প্রকৃত আকার বিরাজ করে |
| 2.9 সরঞ্জামের জন্য বিদ্যুতের চাহিদা | 380V±10%/50Hz, 3 ফেজ |
| 2.10 ওয়াটার ইনলেট এবং ড্রেন ভালভের আকার: | DN25 |
| 2.11 সমস্ত ট্যাঙ্কের উপাদান | AISI 304 |
| 2.11 রিমোট কন্ট্রোল | সফ্টওয়্যার সমস্যা যা কর্মক্ষমতা সমস্যা সৃষ্টি করে স্কাইমেন ইঞ্জিনিয়ার দ্বারা ডিভাইসে রিমোট দ্বারা করা উচিত |
| 2.12 বায়ুসংক্রান্ত জয়েন্টগুলোতে | বায়ুসংক্রান্ত জয়েন্টগুলি স্টেইনলেস স্টীল এবং বাদাম দ্বারা বেঁধে রাখা উচিত। |
| 2.13 HMI এবং কী ভাষা | ইংরেজি |
| 2.14 জরুরী স্টপ | একটি শর্ট সার্কিট ঘটলে বা কোনো পাওয়ার সুইং বা অস্বাভাবিক ভোল্টেজ এবং অস্বাভাবিক কারেন্ট হলে ডিভাইসটিকে থামাতে প্রয়োজনীয় বিকল্পগুলির সাথে সজ্জিত করা উচিত। |
| 2.15 বৈদ্যুতিক বাক্স | ইলেকট্রনিক উপাদান স্বাভাবিকের তুলনায় যথেষ্ট বড় জায়গা থাকা উচিত |
| 2.16 কী সুইচ | পাওয়ার অন/অফের জন্য কী সুইচ এমবেড করা উচিত। |
| 2.17 ফিল্টার আকার | ∮60*255 মিমি |
| 2.18 চেহারা | আমানত পাওয়ার পর মেশিন রেন্ডারিং অঙ্কন |
3, স্বয়ংক্রিয় অতিস্বনক ওয়াশারের কাজের প্রক্রিয়া:
3.1 পণ্য ধোয়া হবে: ট্যাপেট বডি, শেল, প্লাঞ্জার
3.2 পরিষ্কার করার প্রক্রিয়া:
লোড হচ্ছে
→ 10 মিনিটের জন্য 1 অতিস্বনক পরিষ্কার (দ্রাবক: জল + ডিটারজেন্ট)
→ 2 আল্ট্রাসনিক 30 সেকেন্ডের জন্য ধুয়ে ফেলা (দ্রাবক: জল)
→3 30 সেকেন্ডের জন্য অতিস্বনক ধোয়া (দ্রাবক: জল)
→4 অ্যান্টি-রাস্ট 3 মিনিটের জন্য ভিজিয়ে রাখা (দ্রাবক: জল + মরিচা-বিরোধী ডিটারজেন্ট)
→5 ভ্যাকুয়াম 10 মিনিটের জন্য শুকানো
আনলোড হচ্ছে
4. অতিস্বনক পরিষ্কার
| না. | ১ম ট্যাংক | |
| গঠন | ট্যাঙ্কের আকার | 650*650*200mm |
| ট্যাংক উপাদান | AISI304, বেধ 2 মিমি | |
| অতিস্বনক সিস্টেম | ট্রান্সডুসার | 30pcs অতিস্বনক ট্রান্সডুসার, মোট অতিস্বনক শক্তি 1.5kW, এবং শক্তি ক্রমাগত সামঞ্জস্যযোগ্য |
| জেনারেটর | ইউনিফর্ম আল্ট্রাসনিক আউটপুট সহ আমদানি করা IGBT সুইপ কন্ট্রোল বোর্ড, ফটোইলেকট্রিক ডিসপ্লে সহ আউটপুট পাওয়ার এবং বর্তমান ডিসপ্লে | |
| সঞ্চালন ব্যবস্থা | স্টোরেজ ট্যাঙ্ক |
.প্রতিটি ট্যাংক ভলিউম 30L, একটি ঢাকনা দিয়ে সজ্জিত; বাক্সে তরল স্তর নিয়ন্ত্রণ সেট করুন, যদি কোন তরল না থাকে, স্বয়ংক্রিয়ভাবে সঞ্চালন পাম্প এবং শব্দ এবং হালকা অ্যালার্ম বন্ধ হবে; স্রাব ভালভ সেট করুন এবং প্রয়োজনীয়তা অনুযায়ী স্রাব মোড সেট করুন |
| সঞ্চালন পাম্প | সেন্ট্রিফিউগাল ওয়াটার পাম্প গ্রহণ করুন | |
| ফিল্টার যথার্থতা | 5μm ফিল্টার | |
| টিউব কাপলিং | প্রেসার গেজ (0~0.8Mpa) সহ Y টাইপ ভালভের সাথে AISI 304 পাইপ সংযুক্ত করুন যা সার্কুলেটিং পাম্পের অপারেটিং স্থিতি দেখায় | |
| গরম করার পদ্ধতি | যথোপযুক্ত সৃষ্টিকর্তা | ডিজিটাল প্রদর্শন, তাপমাত্রা নিয়ন্ত্রণ পরিসীমা RT-90℃ |
| গরম করার ক্ষমতা | ট্যাঙ্কের ভিতরে একটি 3kW স্টেইনলেস স্টীল গরম করার পাইপ রাখুন | |
4.2 অতিস্বনক rinsing
| না. | ২য় ট্যাংক | |
| গঠন | ট্যাঙ্কের আকার | 650*650*200mm |
| ট্যাংক উপাদান | AISI304, বেধ 2 মিমি | |
| অতিস্বনক সিস্টেম | ট্রান্সডুসার | 30pcs অতিস্বনক ট্রান্সডুসার, মোট অতিস্বনক শক্তি 1.5kW, এবং শক্তি ক্রমাগত সামঞ্জস্যযোগ্য |
| জেনারেটর | ইউনিফর্ম আল্ট্রাসনিক আউটপুট সহ আমদানি করা IGBT সুইপ কন্ট্রোল বোর্ড, ফটোইলেকট্রিক ডিসপ্লে সহ আউটপুট পাওয়ার এবং বর্তমান ডিসপ্লে | |
| সঞ্চালন ব্যবস্থা | স্টোরেজ ট্যাঙ্ক |
.প্রতিটি ট্যাংক ভলিউম 30L, একটি ঢাকনা দিয়ে সজ্জিত; বাক্সে তরল স্তর নিয়ন্ত্রণ সেট করুন, যদি কোন তরল না থাকে, স্বয়ংক্রিয়ভাবে সঞ্চালন পাম্প এবং শব্দ এবং হালকা অ্যালার্ম বন্ধ হবে; স্রাব ভালভ সেট করুন এবং প্রয়োজনীয়তা অনুযায়ী স্রাব মোড সেট করুন |
| সঞ্চালন পাম্প | সেন্ট্রিফিউগাল ওয়াটার পাম্প গ্রহণ করুন | |
| ফিল্টার যথার্থতা | 5μm ফিল্টার | |
| টিউব কাপলিং | প্রেসার গেজ (0~0.8Mpa) সহ Y টাইপ ভালভের সাথে AISI 304 পাইপ সংযুক্ত করুন যা সার্কুলেটিং পাম্পের অপারেটিং স্থিতি দেখায় | |
| গরম করার পদ্ধতি | যথোপযুক্ত সৃষ্টিকর্তা | ডিজিটাল প্রদর্শন, তাপমাত্রা নিয়ন্ত্রণ পরিসীমা RT-90℃ |
| গরম করার ক্ষমতা | ট্যাঙ্কের ভিতরে একটি 3kW স্টেইনলেস স্টীল গরম করার পাইপ রাখুন | |
4.3 অতিস্বনক rinsing
| না. | 3য় ট্যাংক | |
| গঠন | ট্যাঙ্কের আকার | 650*650*200mm |
| ট্যাংক উপাদান | AISI304, বেধ 2 মিমি | |
| অতিস্বনক সিস্টেম | ট্রান্সডুসার | 30pcs অতিস্বনক ট্রান্সডুসার, মোট অতিস্বনক শক্তি 1.5kW, এবং শক্তি ক্রমাগত সামঞ্জস্যযোগ্য |
| জেনারেটর | ইউনিফর্ম আল্ট্রাসনিক আউটপুট সহ আমদানি করা IGBT সুইপ কন্ট্রোল বোর্ড, ফটোইলেকট্রিক ডিসপ্লে সহ আউটপুট পাওয়ার এবং বর্তমান ডিসপ্লে | |
| গরম করার পদ্ধতি | যথোপযুক্ত সৃষ্টিকর্তা | ডিজিটাল প্রদর্শন, তাপমাত্রা নিয়ন্ত্রণ পরিসীমা RT-90℃ |
| গরম করার ক্ষমতা | ট্যাঙ্কের ভিতরে একটি 3kW স্টেইনলেস স্টীল গরম করার পাইপ রাখুন | |
4.4 অতিস্বনক ভিজানো-এন্টি-মরিচা ট্যাঙ্ক
| না. | ৪র্থ ট্যাংক | |
| গঠন | ট্যাঙ্কের আকার | 650*650*200mm |
| ট্যাংক উপাদান | AISI304, বেধ 2 মিমি | |
| অতিস্বনক সিস্টেম | ট্রান্সডুসার | 30pcs অতিস্বনক ট্রান্সডুসার, মোট অতিস্বনক শক্তি 1.5kW, এবং শক্তি ক্রমাগত সামঞ্জস্যযোগ্য |
| জেনারেটর | ইউনিফর্ম আল্ট্রাসনিক আউটপুট সহ আমদানি করা IGBT সুইপ কন্ট্রোল বোর্ড, ফটোইলেকট্রিক ডিসপ্লে সহ আউটপুট পাওয়ার এবং বর্তমান ডিসপ্লে | |
| গরম করার পদ্ধতি | যথোপযুক্ত সৃষ্টিকর্তা | ডিজিটাল প্রদর্শন, তাপমাত্রা নিয়ন্ত্রণ পরিসীমা RT-90℃ |
| গরম করার ক্ষমতা | ট্যাঙ্কের ভিতরে একটি 3kW স্টেইনলেস স্টীল গরম করার পাইপ রাখুন | |
4.5 ভ্যাকুয়াম শুকানো
| না. | ৫ম ট্যাংক | |
| গঠন | ট্যাঙ্কের আকার | 650*650*200mm |
| ট্যাংক উপাদান | AISI304, বেধ 10 মিমি | |
| ভ্যাকুয়াম শুকানোর | পরিমাণ | 1 সেট |
| গঠন | ট্যাঙ্ক বডি একটি নিম্নমুখী চাপ সিলিন্ডার হেড এবং একটি ভ্যাকুয়াম পাম্প দিয়ে সজ্জিত।যখন ট্যাঙ্কের শরীরটি সিল করা হয়, তখন একটি নেতিবাচক চাপ গহ্বর গঠনের জন্য ভ্যাকুয়াম বাহিত হয়। | |
| নীতি | ভ্যাকুয়াম অবস্থায়, তরলটির স্ফুটনাঙ্ক কমিয়ে দেওয়া হয়, তরল দ্রুত বাষ্পীভূত হয় এবং ওয়ার্কপিসের জটিল অংশে (অন্ধ গর্ত) অবশিষ্ট তরল সম্পূর্ণরূপে বাষ্পীভূত হতে পারে। | |
| সহায়ক সরঞ্জাম | চাপ ত্রাণ ভালভ, শব্দ কমানোর ডিভাইস | |
আপনার পছন্দের জন্য বিভিন্ন আকার সহ একই সিরিজ:
| মডেল | প্রতিটি ট্যাঙ্কের আকার | ট্যাঙ্ক ভলিউম | অতিস্বনক শক্তি |
অতিস্বনক ট্যাংক গরম করার ক্ষমতা | শুকানোর ট্যাঙ্কের গরম করার শক্তি | ট্রান্সডুসার |
| L*W*H (মিমি) | (ঠ) | (প) | (প) | 750W | (পিসি) | |
| JTM-3024AD | 500X300X250 | 38L*3 | 600W | 1500W*2 | 750W | 24 পিসি |
| JTM-3036AD | 500X350X300 | 53L*3 | 900W | 1500W*2 | 750W | 36 পিসি |
| JTM-3048AD | 550X400X350 | 77L*3 | 1200W | 3000W*2 | 750W | 48 পিসি |
| JTM-3060AD | 550X450X400 | 99L*3 | 1500W | 3000W*2 | 750W | 60 পিসি |
| JTM-3072AD | 600X500X450 | 135L*3 | 1800W | 4500W*2 | 750W | 72 পিসি |
| JTM-3096AD | 700X500X500 | 175L*3 | 2400W | 6000W*2 | 750W | 96 পিসি |
| JTM-3120AD | 800X600X550 | 264L*3 | 3000W | 6000W*2 | 750W | 120 পিসি |
| JTM-3144AD | 1000X600X600 |
360L*3 |
3600W | 9000W*2 | 750W | 144 পিসি |
| JTM-3216AD | 1000X900X600 | 540L*3 | 5400W | 18000W*2 | 1100W | 216 পিসি |
| JTM-3288AD | 12000*1000*800 | 960L*3 | 7200W | 24000W*2 | 1500W | 288 পিসি |

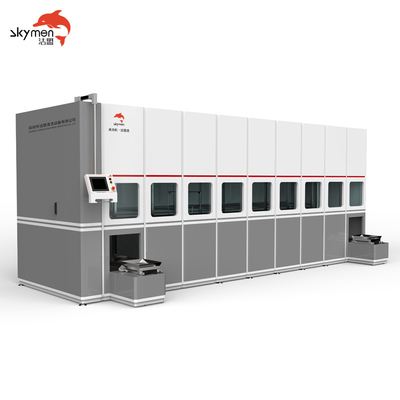

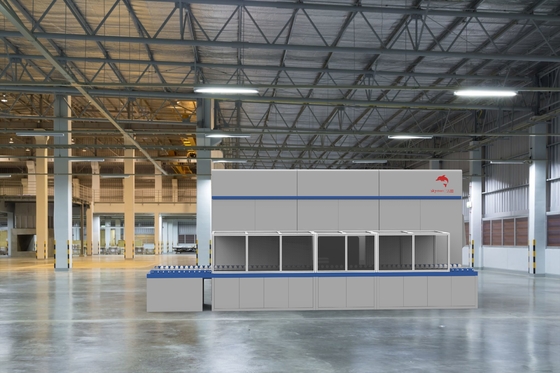

স্বয়ংক্রিয় আল্ট্রাসোনিক ক্লিনারের ছবি:
পরিষ্কার প্রভাব:
